Ethernet Interface

F├╝r den Anbindung des LPCXpresso an ein 100MBit Ethernet-Netzwerk wird nur noch ein ├ťbertrager mit jeweils einem ├ťbertragungsverh├Ąltnis 1:1 und eine RJ45-Buchse ben├Âtigt.

F├╝r meinen Testaufbau benutze ich eine TRXCOM TRJ0011BANL RJ-45-Buchse mit eingebautem ├ťbertrager und LEDs. Die LEDs k├Ânnen leider nicht sinnvoll genutzt werden, weil bei dem LPCXpresso die “LINK”- und “ACTIV”-LED des SMSC-MACS nicht auf die Stiftleisten gef├╝hrt sind. Diese RJ-45 Buchse gab es mal sehr g├╝nstig bei POLLIN. (Aktuell gibt es dort die “RJ45 Einbaubuchse ERNI 203199” f├╝r 1,95ÔéČ. Diese Buchse sollte elektrisch pinkompatibel zu der TRJ0011 sein.)

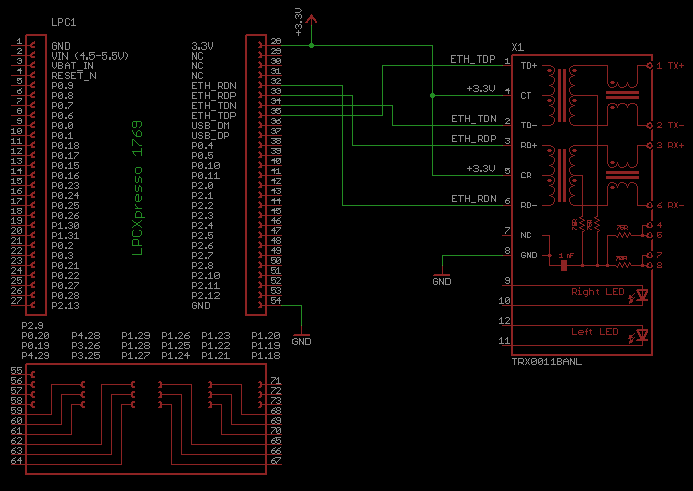

Schaltplan Ethernet-Anschlu├č

Zum Test der Ethernet-Verbindung wurde das mit der Code Red-Entwicklungsumgebung mit gelieferte lwIP-Projekt benutzt.
