Evaluationboard

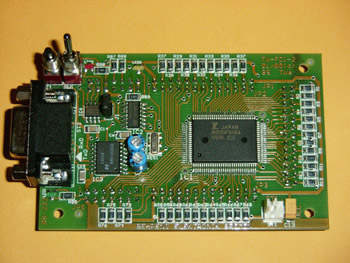

Einer der Nachteile der Fujitsu-Controller ist die f├╝r Hobbyzwecke und Kleinserien ung├╝nstige SMD-Bauform als QPF100-Geh├Ąuse. Diese Bauform kann man zwar bei professionell gefertigten Platinen mit L├Âtstoplack noch relativ problemlos per Hand l├Âten, aber wirklich Spa├č macht das nicht. Aus diesem Grund hatte ich vor einer Weile die Idee ein m├Âglichst universelles Evaluationsboard f├╝r die Fujitsu-Controller MB90F590 und MB90F595 zu entwickeln, das alle Komponenten die f├╝r den Betrieb und Programmierung des Controllers notwendig sind bereits enth├Ąlt. Herausgekommen dabei ist die unten abgebildete Platine.

Das Controllerboard MB590/95F kann, wie oben bereits erw├Ąhnt, mit einem┬á Fujitsu CAN-Flash-Mikrocontroller der Serie MB90590 und MB90595 best├╝ckt werden. Damit steht auf den Board insgesamt zwischen 128kB und 384kB Flash-Speicher f├╝r Programmcode zur Verf├╝gung.

Die Programmierung des internen Flashspeicher erfolgt bei dem Evaluationsboard direkt ├╝ber ein eingebautes PC-kompatibles RS232 -Interface. Der Programmiervorgang kann durch zwei Status-LED’s ├╝berwacht werden. Eine rote LED zeigt an, dass sich der Controller im Programmiermodus befindet. Zur ├ťberwachung der Daten├╝bertragung dient eine gelbe LED. Die Umschaltung zwischen dem Run- und dem Programmiermodus erfolgt mit dem Mode-Schalter und dem RESET-Taster.

Die Taktfrequenz des Controllers auf dem Evaluationsboard betr├Ągt 4MHz, die intern im Controller softwaregesteuert bis auf 16MHz hochgesetzt werden kann. F├╝r Testzwecke ist auf dem Board ein CAN-Transreceiver vom Typ PCA82C250 integriert, der die physikalische Busankopplung des internen CAN-Controllers an den CAN-Bus vornimmt. Diese CAN-Schnittstelle ist nicht galvanisch vom CAN-Bus getrennt. Wenn eine galvanische Trennung des CAN-Busses vom Evaluationsboard ben├Âtigt wird, kann ein entsprechendes Interface extern ├╝ber die Stiftleisten angeschlossen werden.

Alle I/O-Signale des Flashcontrollers sind direkt auf Steckleisten an der Unterseite des Evaluationsboards gef├╝hrt. Einzig die Signale der asynchronen Schnittstelle, die zur Programmierung ben├Âtigt werden, sind nicht direkt auf die Steckleisten gef├╝hrt. Diese Signale liegen aber mit RS232 -kompatiblen Pegeln ebenfalls auf der Stiftleiste an. Da die Stiftleisten im 2,54mm Raster angeordnet sind kann das Evaluationsboard direkt auf Versuchsaufbauten und Prototypen gesteckt werden.

Auf Grund der kompakten Abmessungen (57 x 90 mm) ist dieses Controllerboard nicht nur f├╝r Prototypen sondern auch f├╝r Kleinserien eignet. Durch seine einfache Bedienung bietet sich au├čerdem der Einsatz dieses Boards als Schulungs- und Lernsystem an.

Diese Evaluationsboard wurde von Behrens Elektronik in Bremen vertrieben. Hier die ganzen┬á Info’s zu dem Board noch mal mit technischen Daten als PDF-File.
